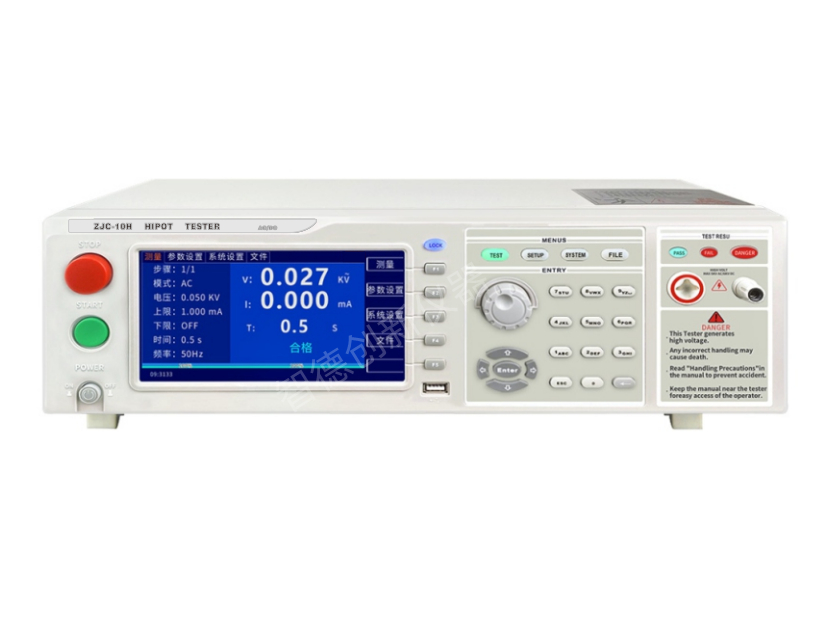

ZJC-10H絕緣耐壓擊穿測試儀
一、產品介紹
本系列絕緣耐壓擊穿測試儀是針對高壓光耦合器及高壓繼電器、高壓開關、PV模組等絕緣耐受力較高的器件提供高壓的耐壓測試與分析，均采用高速MCU和大規模數字電路設計的高性能的安規測試儀，
其輸出電壓的大小、輸出電壓的上升、 下降、輸出電壓的頻率完全由MCU控制，能實時顯示擊穿電流值和電壓值，并具有無線遙控功能，配備PLC、RS232C、RS485、USB、LAN接口，
方便與計算機或PLC系統組成綜合測試系統。能夠快速、準確地對家用電器、儀器儀表、照明電器、電動電熱工具、計算機、信息類整機進行安規測量。輸出的高壓所需的正弦波采用DDS原理產生，并采用負反饋技術，使輸出的波形純凈穩定。
二、應用領域
元器件：二極管、三極管、高壓硅堆、各種電子變壓器、接插件、高壓電容等。
家用電器：電視機、電冰箱、空調、洗衣機、除濕機、電熱毯、充電器等。
絕緣材料：熱縮套管、電容器薄膜、高壓套管、絕緣紙、絕緣手套、電熱及電動工具、儀器儀表等。
高耐壓測試、高壓光耦、高壓繼電器、高壓開關、新能源汽車等。
三、性能特點
1、采用 7 寸 TFT(800*480）顯示設置參數及測試參數，顯示內容醒目、豐富。
2、可通過 U 盤進行拷貝復制。
3、可調高壓上升、下降時間，可適應不同測試對象要求。
4、測試結果可同步保存。
5、人性化的操作界面、支持?jǐn)?shù)字按鍵直接輸入，撥盤輸入、操作更簡捷。
6、中英文雙語操作界面，適應不同用戶的需求。
7、標配 PLC 接口，RS232 接口， RS485 接口、USB 接口。
四、性能特點
|
參數/型號 |
ZJC-10H |
|
|
AC耐壓擊穿測試 |
輸出電壓范圍 |
(0.10～10.00)kV |
|
最大輸出功率 |
200VA(10.0kV 20mA) |
|
|
最大額定電流 |
20mA |
|
|
輸出波形 |
正弦波 DDS+功放 |
|
|
升壓速率 |
1V-5KV可調 |
|
|
試驗方式 |
快速或慢速升壓、耐壓試驗 |
|
|
|
輸出電壓范圍 |
(0.10～10.00)kV |
|
DC耐壓擊穿測試 |
最大輸出功率 |
100VA(10.0kV 10mA) |
|
最大額定電流 |
10mA |
|
|
升壓速率 |
1V-5KV可調 |
|
|
試驗方式 |
快速或慢速升壓、耐壓試驗 |
|
|
IR絕緣電阻測試（選配功能） |
輸出電壓 |
0.10KV-5.0KV ±(1%+5個字） |
|
電壓分辨率 |
1V |
|
|
電壓測試精度 |
±(2.0% 讀數+2V） |
|
|
最大輸出電流 |
10mA |
|
|
最大輸出功率 |
10VA(1000V/10mA) |
|
|
紋波（1KV） |
≤3% （1KV 空載） |
|
|
電阻測量范圍 |
≥500V 0.1MΩ-1.0GΩ±5% 1.0G-50.0GΩ ±10% 50.0GΩ-100.0GΩ ±15% ＜500V 0.10MΩ-1.0GΩ ±10% 1.0GΩ-10.0GΩ ±15% |
|
|
電壓表 |
范圍 |
AC (0.10～10.00)kV |
|
精度 |
±（1%+3個字） |
|
|
設定誤差 |
||
|
電流表 |
測量范圍 |
AC 0～20mA； |
|
測量精度 |
±（1%+3個字） |
|
|
計時器 |
范圍 |
0，0.-999.9S OFF=連續 |
|
最小分辨率 |
0.1S |
|
|
測試時間 |
0.0S-999S OFF=連續測試 |
|
|
電弧偵測 |
0-20mA |
|
|
輸出頻率 |
50Hz/60Hz |
|
|
工作溫度 |
0-40℃ ≤75%RH |
|
|
電源要求 |
110/220±10% 50Hz/60Hz±3Hz |
|
|
接口 |
標配RS232、RS485、USB、PLC,選配LAN |
|
|
屏幕 |
7寸TFT 800*480 |
|
|
外形體積(D×H×W) |
570×155×440mm |
|
|
重量 |
26.9KG |
|
|
隨機標配附件 |
電源線、RS232通訊電纜、 RS232轉USB線、 USB轉方口連接線、16G U盤(說明書)、 線材接口轉接驅動光碟、高壓棒 |
|
|
選配件 |
GB/T1408測試電極 |
|
