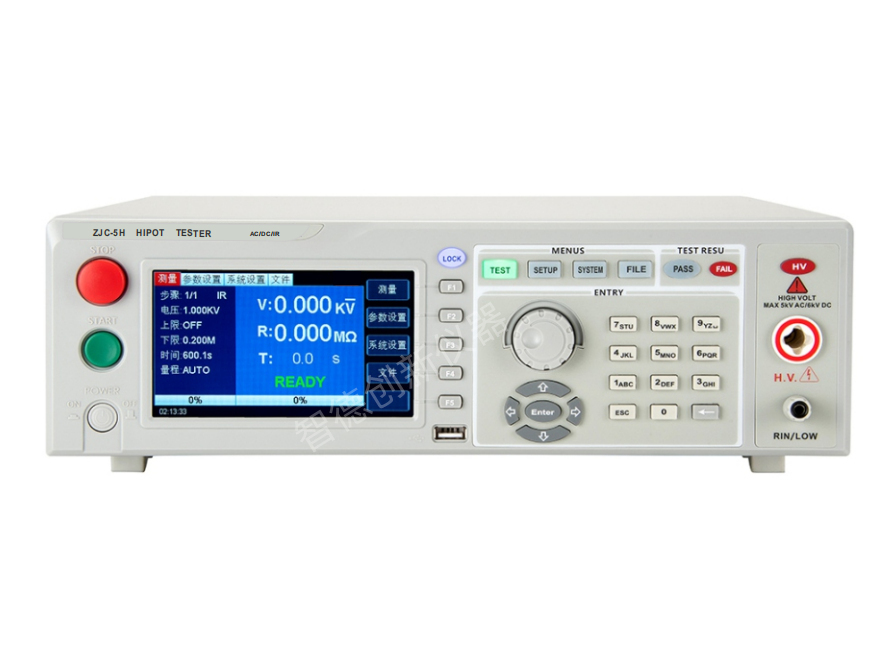

ZJC-5H絕緣耐壓擊穿測試儀
一、產品介紹
該系列絕緣耐壓擊穿測試儀是一款采用高速MCU和大規模數字電路設計的高性能安全測試儀。輸出電壓升高和降低。輸出電壓的頻率安全由單片機控制，可實時顯示擊穿電流和電壓值，并具有軟件校準功能。配備PLC接口、RS232C、RS485、USB設備、USB主機接口，可方便地與計算機或PLC結合，組成綜合測試系統。可快速準確地對家用電器、儀器儀表、照明電器、電熱電器、電腦、信息機等進行全面的安全測量。
二、應用領域
元器件：二極管、三極管、高壓硅堆、各種電子變壓器、連接器、高壓電器。
家用電器：電視、冰箱、空調、洗衣機、除濕機、電熱毯、充電器等。
絕緣材料：熱縮套管、電容薄膜、高壓套管、絕緣紙、絕緣鞋、絕緣橡膠手套、PCB線路板等。
儀器儀表：示波器、信號發生器、直流電源、開關電源等整機。
照明電器：鎮流器、路燈、舞臺燈、手提燈等。
電熱器具：電鉆、手槍鉆、氣刀、磨床、磨床、電焊機等。
電線電纜：高壓線路、封閉電纜、電纜、硅橡膠電纜等
三、性能特點
1、交/直流耐壓功能采用DDS數字信號合成技術，產生準確、穩定、純凈、低失真的波形。
2、可調高壓上升和下降時間，滿足不同測試對象的要求，具有電弧檢測功能，測試結果可同時保存。
3、具有雙頻綜合測試，頻率范圍50Hz、60Hz人性化操作界面，支持?jǐn)?shù)字鍵輸入、撥盤輸入，操作更簡單。
4、完整的操作幫助提示，可有效提高用戶效率，支持字符文件名輸入，文件名最大長度為12個字符。
5、測試步驟與系統狀態信息同步顯示，便于了解測試步驟詳情及測試過程中的系統狀態。
6、中英文雙語操作界面，適應不同用戶需求，支持大容量存儲。適應不同的測試應用要求。
四、性能特點
|
型號 |
ZJC-5H |
|
|
耐壓、擊穿測試 |
輸出電壓（KV） |
AC:0.05-5.00 DC:0.05-6.00 |
|
升壓速率 |
1V-5KV可調 |
|
|
試驗方式 |
快速或慢速升壓、耐壓試驗 |
|
|
測試精度 |
±（2.0%設定+2V） |
|
|
輸出精度 |
±（2.0%設定+5V）空載 |
|
|
測試電流（mA） |
AC:0.001mA-20mA DC:0.1uA-10mA |
|
|
測試精度 |
±（2.0%讀數+5個字） |
|
|
設定誤差 |
||
|
絕緣測試 |
輸出電壓（KV） |
DC:0.05kV-5.0kV ±（1%+5個字） |
|
測試精度 |
±（2.0%設定+2V） |
|
|
電阻測試范圍 |
0.1MΩ-100GΩ |
|
|
測試精度 |
≥500v 0.10MΩ-1.0GΩ ±5% 1.0G-50.0 GΩ ±10% 50.0 GΩ-100.0 GΩ±15% <500V 0.20MΩ-1.0GΩ ±10% 1.0GΩ-10.0GΩ 無精度要求 |
|
|
放電功能 |
測試結束后自動放電 |
|
|
電弧偵測 |
電流測量范圍 |
1mA-20mA |
|
測試時間 |
0.1S-999.9S |
|
|
輸出頻率 |
50Hz/60Hz |
|
|
輸入特性 |
115V/230V±10% 50Hz/60Hz |
|
|
測試報警 |
蜂鳴器、液晶顯示、FAIL指示燈 |
|
|
鍵盤鎖定 |
獨立鍵盤鎖定鍵 |
|
|
屏幕尺寸 |
5寸TFT液晶 |
|
|
通訊接口 |
HANDLER、RS232、RS485、USBDRV（電腦接口）、USBHOST(U盤接口） |
|
|
電壓上升時間 |
0.1S-999.9S |
|
|
測試時間設定（AC/DC） |
0.2S-999.9S |
|
|
電壓下降時間 |
0.1S-999.9S |
|
|
等待時間 |
0.2S-999.9S |
|
|
儲存器 |
16M flash、每個文件可儲存20個測試步驟 |
|
|
外形尺寸(DxWxH) |
450*350*122mm |
|
|
重量 |
15KG |
|
|
標配配件 |
測試夾、接地夾、十字無控高壓棒、電源線、 RS232串口連接線 |
|
|
選配配件（整套） |
16G U盤(含上位機軟件)、RS232轉USB連接線、 USB轉方口連接線、GB/T1408測試電極、GB31838測試電極等 |
|
