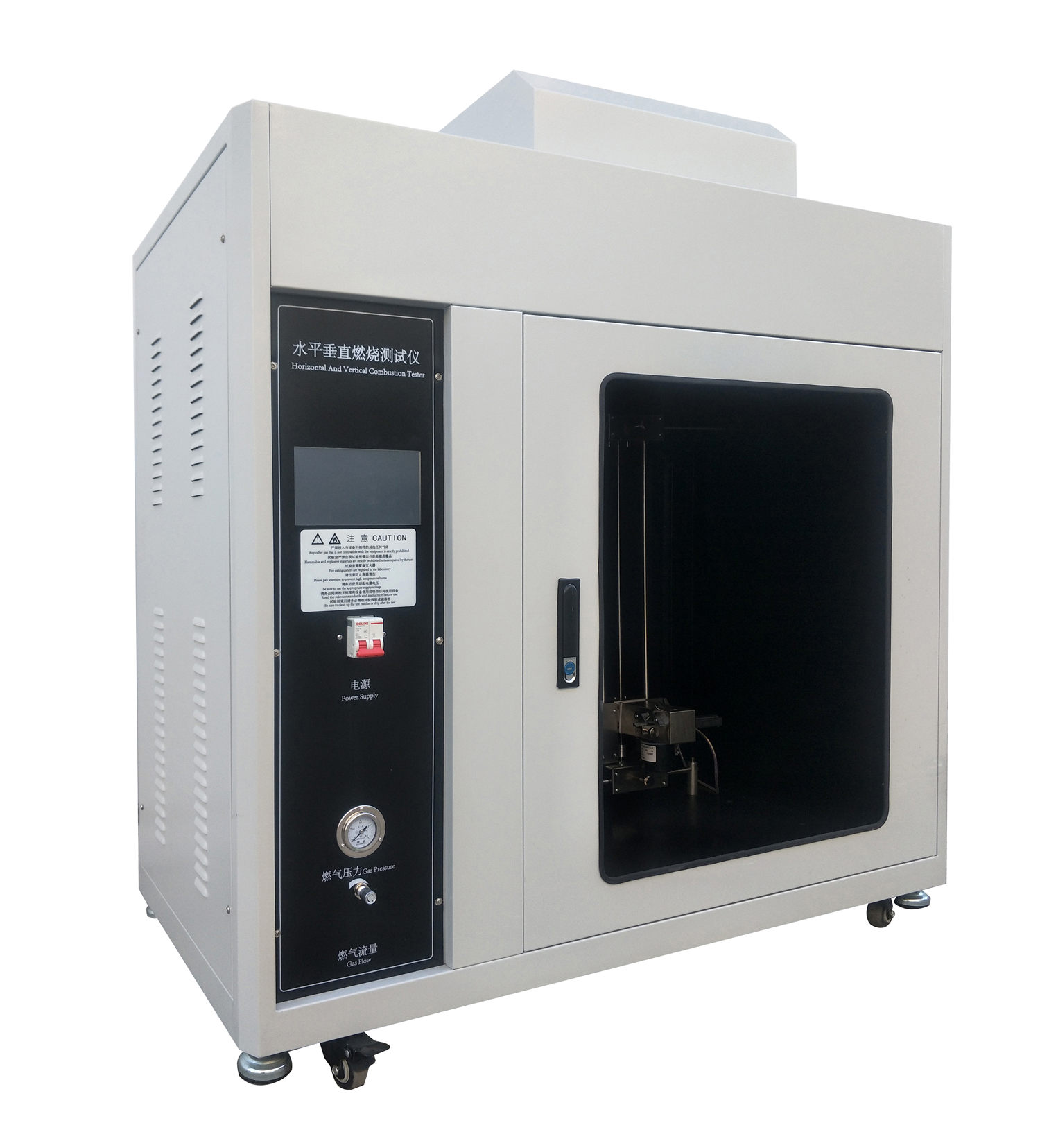

CZF-5全自動水平垂直燃燒儀
一、適用范圍
CZF-5全自動水平垂直燃燒儀用于測試塑料類及非金屬材料類物質燃燒性能的試驗儀器。適用于塑料和非金屬材料試樣處于500W火焰條件下，水平或垂直方向燃燒性能的試驗室測定方法。
二、功能特點
1.可編程控制器觸摸屏+PLC控制,實現控制/檢測/計算/數據顯示多功能
2.自動化程度高：自動記錄試驗時間，自動顯試結果，自動計時，自動點火，施焰結束后本生燈自動退回,可選擇是否關閉燃?xì)?
3.啟動時可選擇是否自動點火
4.式樣夾前、后、上、下進退均可觸摸屏操控，啟動、停止、燃?xì)狻⒂?jì)時、點火、保存、保存、照明、排風均通過觸摸屏控制實現，指尖輕觸即可完成試驗
5.計時按鈕配合PLC自動記錄儲存燃燒耗時間
6.試驗時間系統自動記錄，并生成試驗結果
三、相關技術參數
①儀器合適工作條件及主要技術指標
環境溫度：室溫～40℃； 相對濕度：≤75％；
供電電壓和功率：220V±10％ 50HZ 功率500W
水平與垂直燃燒測試程序在觸摸屏上可切換，試驗結果可存儲在觸摸屏內，試驗結果可查詢；
本生燈自動點火，自動計時，點火時間任意設定（可在觸摸屏上預設）
本生燈內徑9.5mm±0.5mm
本生燈啟動前可選擇是否自動點火
施加火焰完畢本生燈自動退回，本生燈退回是可選擇是否關閉燃?xì)?
氣源：液化石油氣（仲裁時加工業甲烷氣）；
機箱材質：鋼板噴漆
機箱體積：大于0.5m3立方（可定做0.75或1立方）
外型尺寸：1310*650*1560mm長寬高（含腳）mm 背景黑色，背景照度≤20Lux
燃燒試驗區容積：＞0.5立方,長*款*高約1050mm×640mm×1300mm
儀器重量約：130kg
計時范圍：0~999.9s 記時精度：10s±0.2s 30s±0.2s；
施焰時間 ： 0～999.9S（可調，可在觸摸屏上預設）
余焰時間 ： 0～999.9S
余灼時間 ： 0～999.9S
線性燃燒速率（V）PLC自動計算，觸摸屏顯示并保存
燃燒角度 ： 0°、20°、45°可選擇
測量尺寸范圍：1-300mm， 精度1≤mm
火焰高度 ： 10mm ~ 200mm 可調
火焰溫度：（100-1000）℃可調
氣體流量 ： 氣體流量105ml/min-1000ml/min可調
燃 燒 燈 ： 燈管內徑9.5±0.3mm,長度：100mm±10mm
時間裝置 ： 能精確到0．1S
位置調節 ： 樣品夾支架可上下、左右調節，燃燒座可前后調節，調節行程均大
頂部配有靜音且防回流排風裝置，試驗結束后可排出燃燒所產生煙氣
②設計標準：
GB-T2408-2008《塑料燃燒性能的測試-水平法和垂直法》（ANSI/UL94 -2006）
GBT10707-2008《橡膠燃燒性能的測定 》方法B（即GB-T13488《橡膠燃燒性能測定—垂直燃燒法》）
③適用標準：
GJB360B-2009 電子及電氣元件試驗方法 111
GB/T5169.16-2008；
ANSI/UL94 ；
IEC60950-1；
IEC695-2-2；
